G122-829-001

MOOG G122-829-001 是一款伺服放大器。它设计用于需要对伺服阀进行比例和/或积分控制的闭环应用中。

G122-829-001 是 G122-824-002 版本的功能替代品，但其引脚布局不同，高增益性能也有所提高。

核心功能：
P、I 或 P & I 控制：可通过内部开关进行选择，从而实现多种控制模式。
多路输入：可接受三种输入信号：
输入 1：通过开关可扩展至 ±95V。
输入 2：4-20mA（带 240Ω 负载，也可接受 0 至 +10V）。
输入 3：±10V 输入，直接对应 ±100% 的阀门驱动。
差分反馈输入：可通过开关选择 4-20mA 或 ±10V 信号。
输出放大器：可通过开关选择电压或电流输出（单端）。
阶跃按钮：为测试提供 -50% 的阀门驱动干扰。
抖动：固定频率为 200 Hz，用于改善阀门响应。

主要规格
电源电压： +24V 直流标称电压（范围 22 至 28V）。
电流消耗： 250mA（需要 250mA T 慢熔断保险丝）。
输出至阀门： 14 针，300mA。
“位置 "输出：阀门驱动的 ±10%，20mA 和 40V，用于 PLC 反馈。
比例增益：可调范围 1 至 20。
积分增益：可调范围为每秒 1 至 45。
传感器激励： +10V DC @ 10mA 。
工作温度：简要搜索结果中没有明确说明，请参阅数据表。
安装： DIN 导轨。
接线：可接受的导线尺寸为 0.2mm² 至 2.5mm²（24AWG 至 12AWG）。

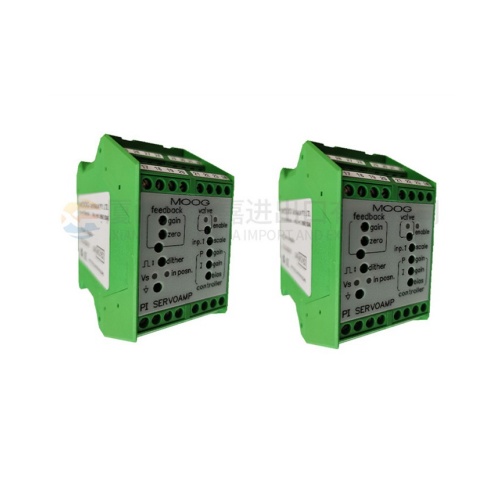

G122-829-001 伺服放大器

MOOG G122-829-001 如何上机使用？

前面板指示灯和测试点：
LED 指示灯：
V（内部供电）：绿色。
阀门驱动正极：红色。
阀门驱动负极绿色。
测试点：
阀 ±10V （与输出信号选择无关）。
输入 1 刻度。

调节：
微调器：
误差放大器偏置（15 圈）。
比例增益 (P 增益)。
G122-829-001 伺服放大器

总之，MOOG G122-829-001 是一款多功能 P-I 伺服放大器，设计用于在闭环系统中控制液压伺服阀，提供多种配置选项和反馈。
