TRICONEX 3401（通常也写作DO3401）是施耐德电气（Schneider Electric）旗下Triconex安全仪表系统（SIS）中非常经典的一款数字量输出模块（Digital Output Module）。

它主要集成于Triconex的Trident安全系统（V1.2版本等）中，广泛应用于紧急停车系统（ESD）、火灾与气体保护（F&G）、燃烧器管理（BMS）、高完备性压力保护系统（HIPPS）等关键安全控制领域。

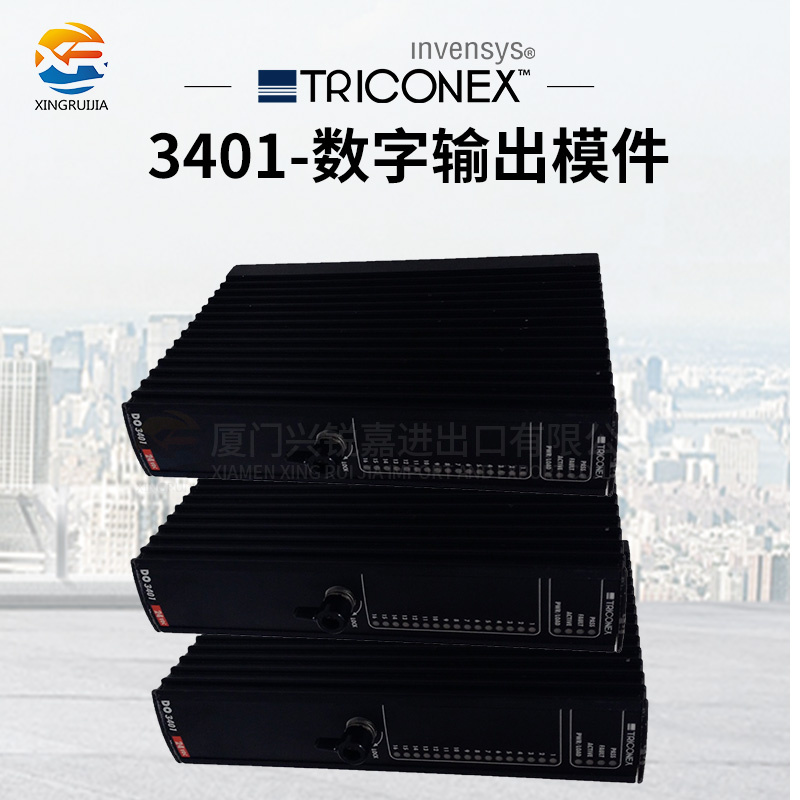

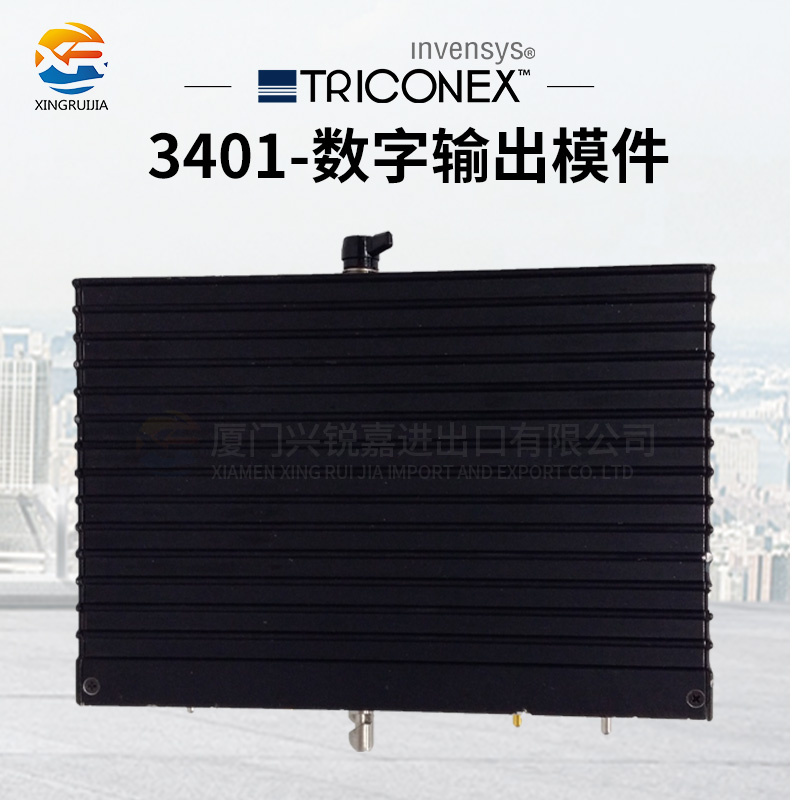

TRICONEX 3401 全新

一、产品基本介绍

TRICONEX 3401是一款专为安全型、高可用性工业环境设计的16通道数字量输出模块。它的技术亮点在于采用了Triconex招牌的三重模件冗余（TMR，Triple Modular Redundancy）架构。

核心规格参数：

通道数量：16路（共端/Commoned）。

额定输出电压：24 VDC（工作范围15–30 VDC，耐压可达33 VDC）。

输出电流：单通道典型值为3.0 A（开关状态下），具有自限流保护功能（限制在4.8 A左右）。在降级模式（Degraded Mode）下典型值为1.5 A。

漏电流（关断状态）：小于1 mA。

回路扫描时间：所有16个点小于1.0 ms。

物理尺寸与重量：约4.5cm×18.8cm×20.8cm，重量约1.4 kg。

工作温度：-20°C至+70°C（工业级宽温运行）。

二、主要核心功能

1.三重模件冗余（TMR）与四重表决（Quad Voter）

模块内部包含三个完全独立、相互隔离的控制通道（Channel A,B,C）。

系统主处理器通过这三个独立通道分别向3401模块发送数据。

模块输出端采用四重表决器（Quad Voter）电路，以“三选二（2-out-of-3）”的串并联通路方式对信号进行物理表决。即使其中一个通道发生元件击穿或断路故障，另外两个正常的通道也能覆盖（Override）错误，确保输出信号的正确和安全，实现单点故障无中断运行。

2.输出表决诊断（OVD-Output Voter Diagnostic）

3401模块具有先进的在线自诊断功能。

即使在阀门或电机保持“接通（On）”或“断开（Off）”的运行状态下，OVD系统也能以极快的速度（通常在500毫秒以内）微调并测试每个开关器件，检测是否有开关被粘连（Stuck-on或Stuck-off）或驱动电路失效。

这种微脉冲诊断时间极短，完全不会引起外部执行机构（如电磁阀）的动作。

3.热插拔与热备（Hot-Swap&Hot-Sparing）

支持在线带电热插拔。

配合底座（如2401或2402底座）的配置，可以在系统不停机、不影响现场安全生产的前提下，直接拔除故障的3401模块并插入新模块，系统会自动完成组态同步与在线接管。

4.机械防呆键设计（Mechanical Keying）

模块外壳和底座上配有特定的机械卡键，避免运行维护人员在紧急更换时，误将非DO模块插到该3401的插槽中，从而防止了由于电气不匹配而导致的现场设备误动作。

三、典型应用场景

由于其极高的安全完整性等级（通常符合IEC 61508标准的SIL 3要求），TRICONEX 3401主要用于驱动现场的关键执行机构：

紧急截断阀（ESD Valves）：在化工、石油天然气、炼油等高危行业中，用于在紧急状态下迅速切断危险介质。

电磁阀与继电器控制：驱动大型机泵、压缩机的安全联锁保护回路。

汽轮机及旋转机械控制：对大型透平压缩机进行越限保护或超速跳闸控制。
